絲桿支撐座裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承,能獲得高剛性、高精度的穩定的回轉性能。
支撐側的支撐單元使用深溝球軸承。支撐單元的內部軸承中裝入了適量的鋰皂基潤滑脂,用密封墊圈進行密封,能直接安裝,長期使用。
考慮到與滾珠螺桿在剛性上的均衡,使用高剛性低扭矩的角接觸球軸承(接觸角30°、自由組合)。同時,超小型支撐單元裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°,球徑小、球數多,是具有高剛性、高精度的超小型角接觸球軸承,能獲得穩定的回轉性能。

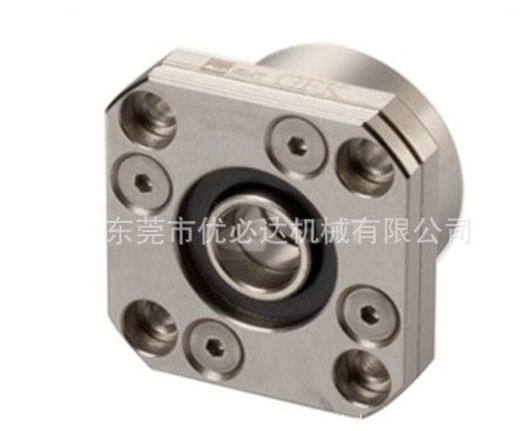

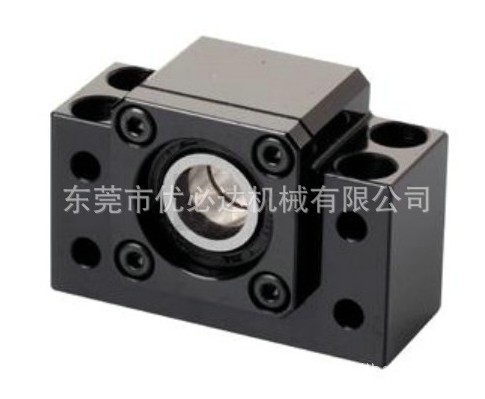

絲桿支撐座展示:
安裝絲桿支撐座
(1)將固定側安裝到螺桿上。
(2)將固定側插入,擰緊鎖緊螺帽,用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上,并裝入支撐側支撐座。
注1:請勿將支撐單元拆解。
注2:螺桿軸插入支撐單元時,注意請不要將油密封墊片的凸緣球翻。
注3:用內六角固定螺栓壓緊墊塊時,為防止松弛請將內六角固定螺栓涂上粘結劑後再擰緊。
另外在嚴酷的條件下使用時,還須采取措施防止其他零部件的松池,詳細情況請與HCH上海漢承聯系。
