滾珠花鍵展示:
?滾珠花鍵簡介:

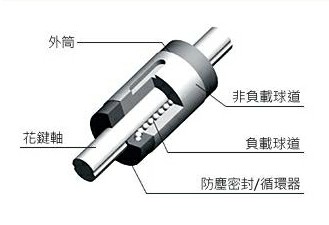

花鍵是一種直線運動系統,當花鍵套利用其中的鋼球在經過精密磨削的花鍵軸上直線運動時,可以傳遞扭矩。花鍵軸上直線運動時,可以傳送扭矩。花鍵軸是具有較緊湊的結構,能夠傳遞超額的載荷及動力,并具有較長的壽命。 滾珠絲杠軸是由絲杠、螺母、滾珠等零件組成的機械元件,其作用是將旋轉運動轉變?yōu)橹本€運動或?qū)⒅本€運動轉變?yōu)樾D(zhuǎn)運動,它是傳統滑動絲杠的進一步延伸發展。這一發展的深刻意義如同滾動軸承對滑動軸承所帶來得改變一樣。滾珠絲杠副因優良的摩擦特性使其廣泛的運用于各種工業設備、精密儀器、精密數控機床。尤其是近年來,滾珠絲杠副作為數控機床直線驅動執行單元,在機床行業得到廣泛運用,推動了機床行業的數控化發展。滾道槽經精密磨削加工成近似滾珠直徑的R形。當扭矩由花鍵套上或由花鍵軸施加到花鍵軸上時,三列扭矩方向上的負載滾珠便平衡、均勻地傳遞扭矩。當扭矩方向改變時,則另外三列負載滾珠傳遞扭矩。花鍵軸套與花鍵軸進行相對直線運動時,滾珠在滾道與回流之間返復循環。
